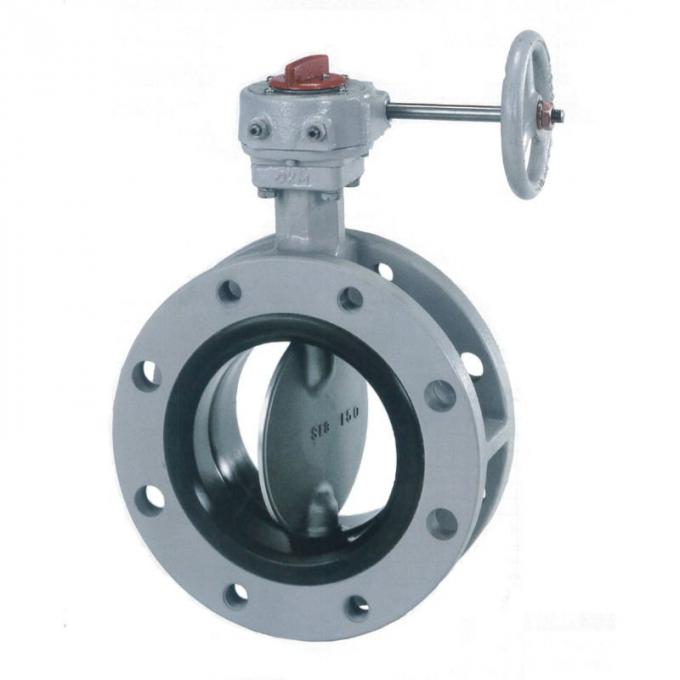

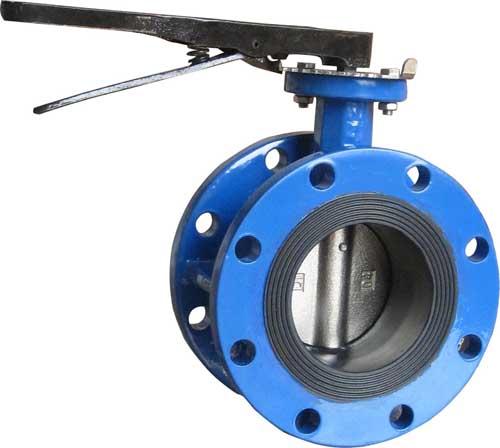

EN-JS 1030 (GGG-40) Casting Iron ganda flens Butterfly Valve DN50 - DN400

EN-JS 1030 (GGG-40) Casting Iron Dua Flange Butterfly Valve DN50 - DN400

spesifikasi

beberapa materails
Umur panjang
kinerja Excellence
penampilan yang sempurna
Kualitas tinggi

Ikhtisar produk

Ganda valve flange kupu-kupu terintegrasi keuntungan dari eksentrik kupu flange dan valve wafer kupu-kupu. Menghilangkan cacat di antara mereka, tubuh katup lapisan dalam Vulcanized karet. Mencapai kinerja segel sempurna. Banyak digunakan dalam pasokan air atau sistem pembuangan tanaman air, pembangkit listrik, pabrik baja, pembuatan kertas atau industri kimia, bersama dengan fitur penyesuaian yang baik.

Gambar produk

Parameter teknik

Informasi Umum

• Ulet duduk sesuai dengan EN 593
• Face-to-face panjang acc. EN 558-1, seri dasar 14 (DIN 3202, F4)
• Dengan flange berakhir di kedua sisi acc. EN 1092-2
• Ganda-offset bantalan disk yang terpasang di bushing bebas perawatan
• Sedang gratis bearing (poros kering) dalam tubuh dengan cara ganda penyegelan O-ring dan mata disk yang tertutup
• Mungkin untuk menggantikan cincin profil penyegelan tanpa membongkar disk
• Sistem penyegelan otomatis dengan cincin profil penyegelan tertutup dan tekanan yang didukung
• Vakum ketat hingga 1 Torr
• Ketat di kedua mengalir arah acc. EN 1074-2
• Meniup-out poros bukti dan poros penyegelan
• Dengan self-locking, sepenuhnya tertutup, bebas perawatan gigi cacing termasuk indikator posisi mekanik

Bahan

• Tubuh: Ulet besi cor EN-JS 1030 (GGG-40)
• Disk: Ulet besi cor EN-JS 1030 (GGG-40)
• Katup penyegelan: EPDM
• O-ring: EPDM
• Katup kupu-kupu batang: Stainless steel 1,4462
• Bantalan poros: Zincfree perunggu
• Seat: Karet berjajar, microfinished

Proteksi karat

• Tubuh: Inside 3 mm lapisan karet keras dan luar epoxy coating
• Disk: 3 mm lapisan karet keras

Hal-hal perlu diperhatikan untuk instalasi

1. Pipeline wafer Jenis flange standar harus sesuai dengan standar katup kupu-kupu, flange berdedikasi katup kupu-kupu dianjurkan untuk jenis wafer koneksi flange.

2. Pengguna harus memeriksa kondisi kerja jika sesuai dengan katup kupu-kupu.

3. Lumen dan permukaan penyegelan harus dibersihkan sebelum instalasi, tidak ada limbah mengikuti.

4. Kedua sisi katup kursi diekstrusi sebagai seal mesin cuci flange, tidak perlu menggunakan segel mesin cuci untuk katup kupu-kupu

5. katup kupu-kupu bisa dipasang di horisontal, vertikal dan lain sudut pipa, dan dapat digunakan dalam dua arah.

6. katup kupu-kupu tidak dapat dipasang di sudut-sudut pipa, instalasi handstand diperbolehkan.

7. katup kupu-kupu harus ditutup ketika menginstal, untuk menjamin plat katup tidak berdampak dengan flange pipa.

8. Pastikan flange dilas tanpa cacat. Tidak bisa mengelas setelah instalasi untuk menghindari untuk memanaskan artikel karet dan coating antiseptik.

9. Untuk situasi abnormal pada switching, harus check it out, menghapus kesalahan, jangan membuka atau menutup katup dengan kekuatan eksternal.
